ラジカセ改造①

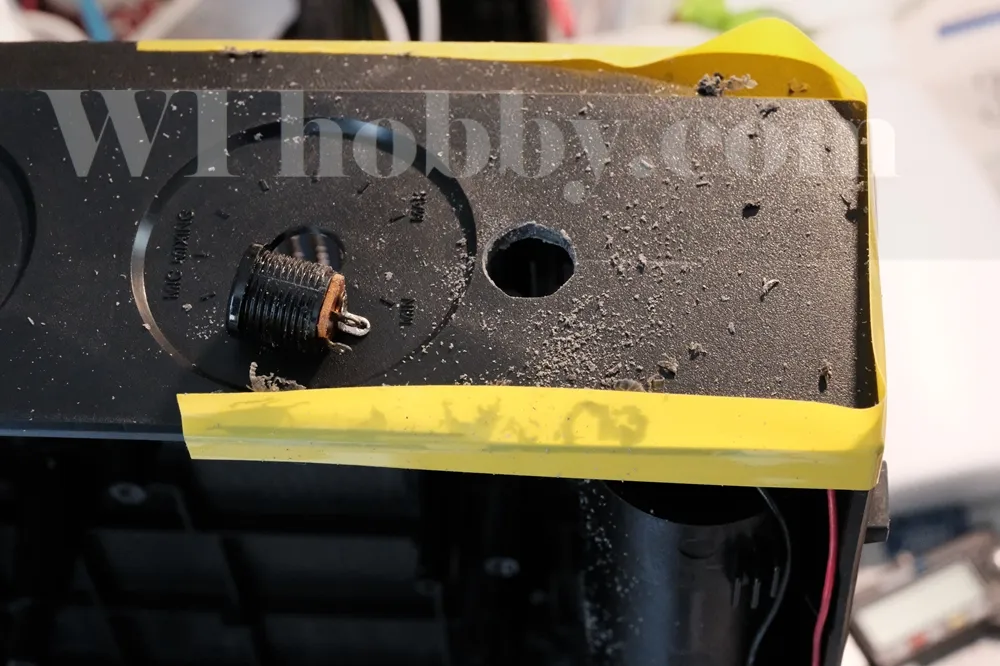

先日のラジカセ、改造を始めます。このラジカセの電源はAC100vと電池だけです。DC電源端子はないので新設しました。うまい場所がなく、右側のマイクミキシングツマミのすぐ下にします。

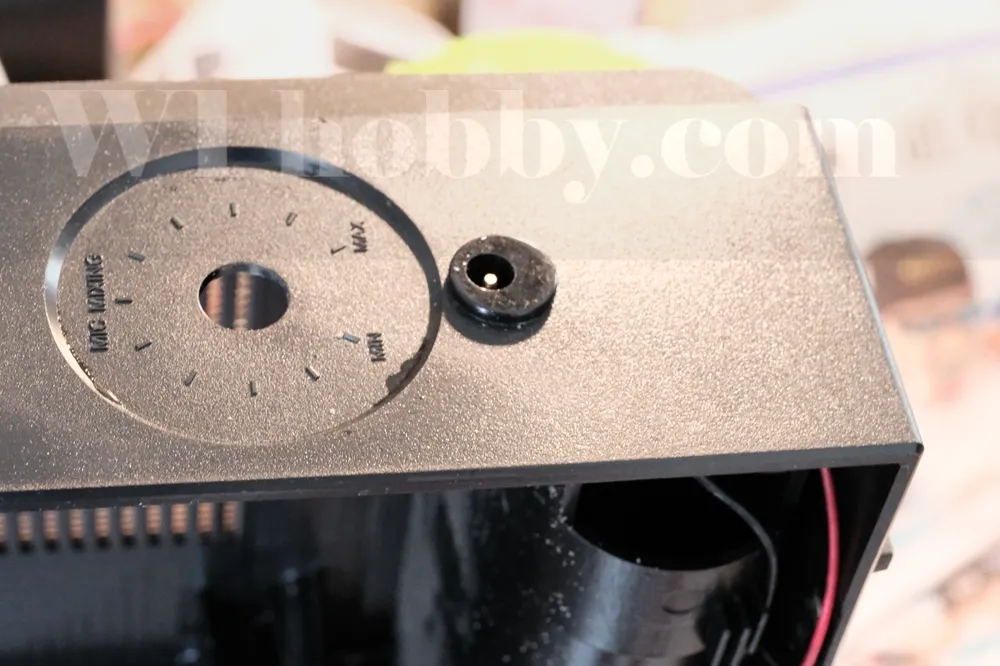

ソケットを付けた。

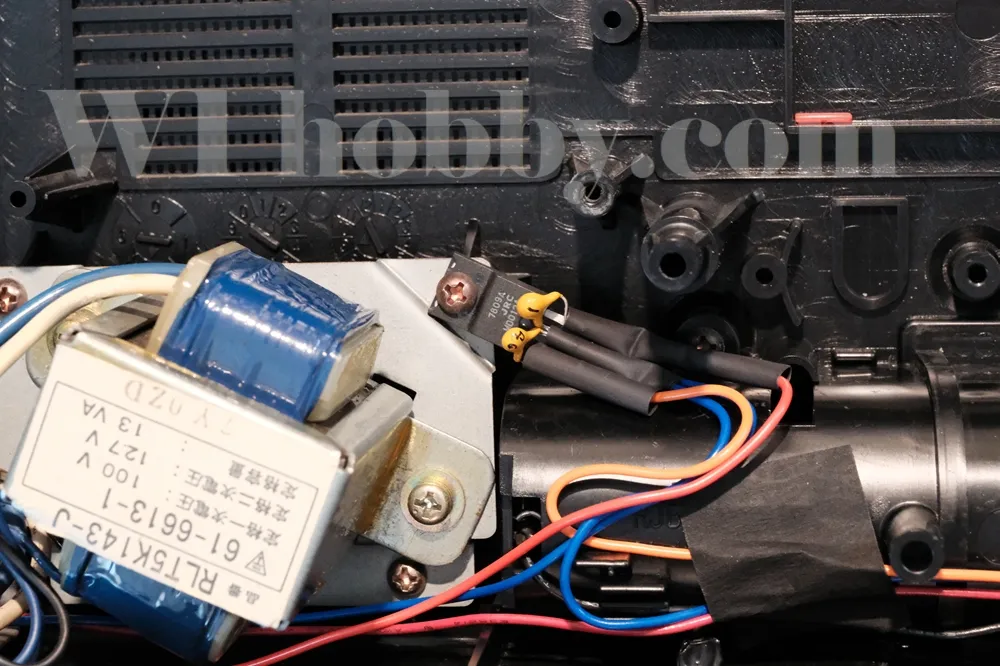

配線。

9v以上なら何でもOK、三端子レギュレータを途中に入れます。また電池で使う予定はありませんが【電池の時はレギュレータへ】、【レギュレータの時は電池へ】電流が流れるのを防ぐためにダイオードを2個入れてあります。
