床拭きロボット・ブラーバ の充電タイマー

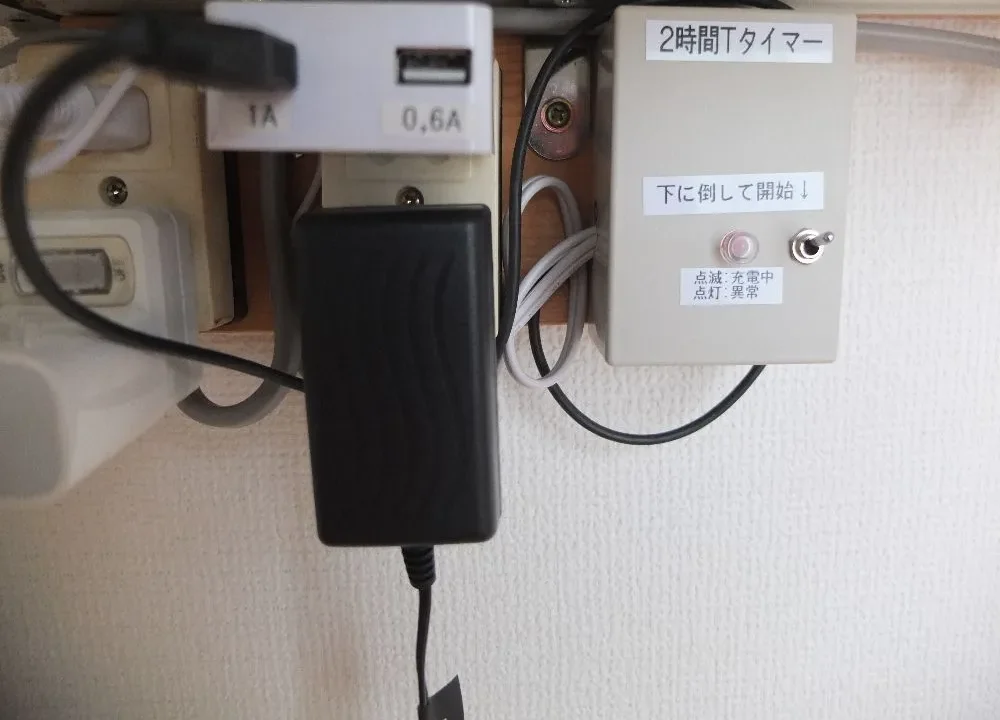

たまに聞く言葉、『また充電を切るの忘れた！』。じゃ、タイマーを作ってあげよう、ということで久しぶりにユニバーサル基板で作りました。上の写真、右側がタイマーです。小さなスイッチ（モメンタリ型）を一回下に倒すと、約２時間左のコンセント通電します。

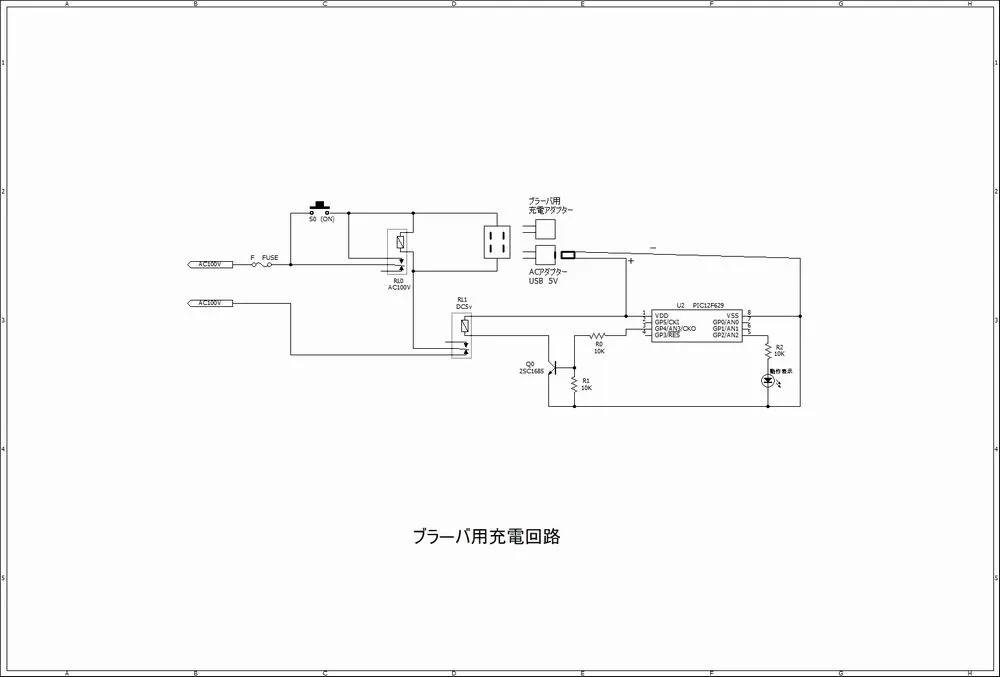

回路図です。リレーで自己保持回路を作ったので動作中以外の待機電力はゼロです。PDF回路図

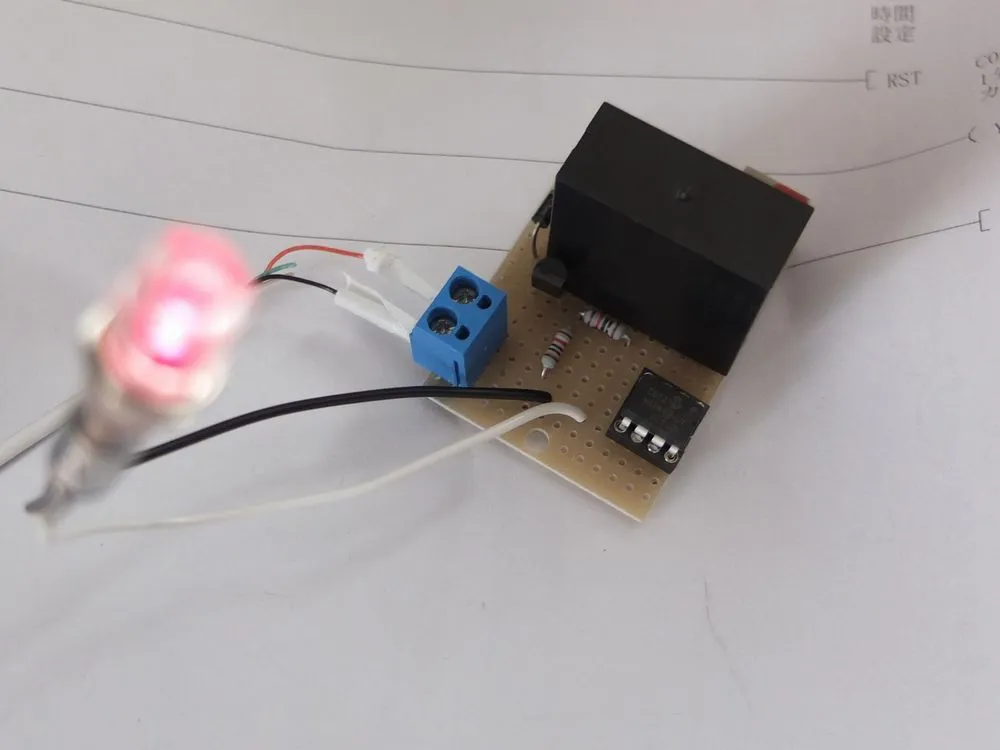

基板ができてテスト中。

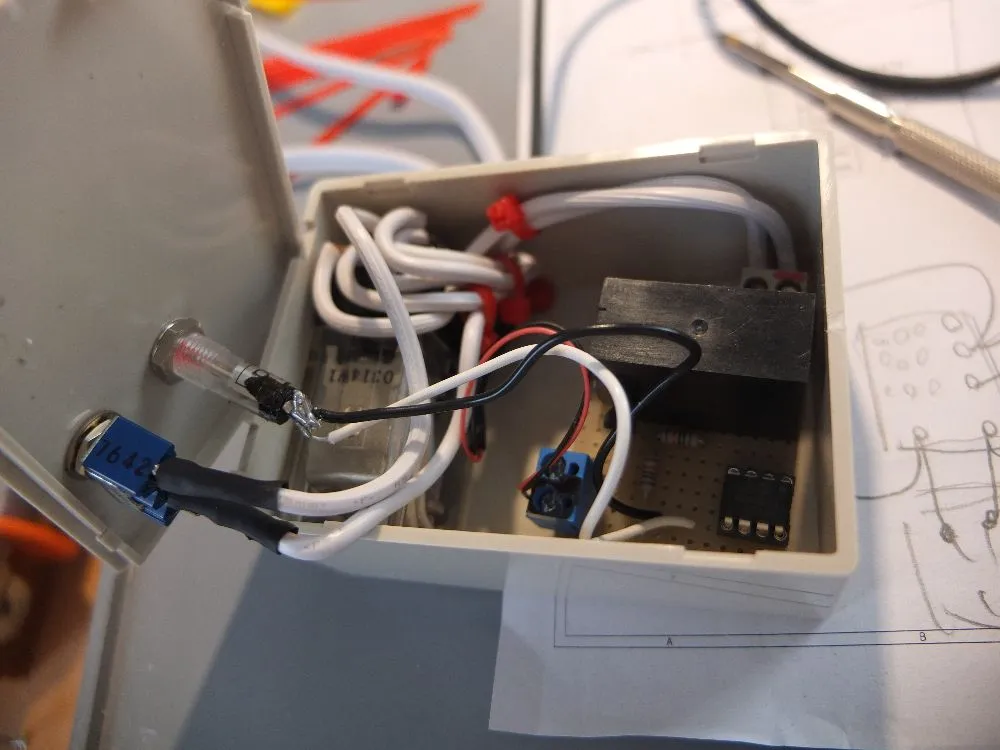

このボックスしかなかったが、少し小さかった。

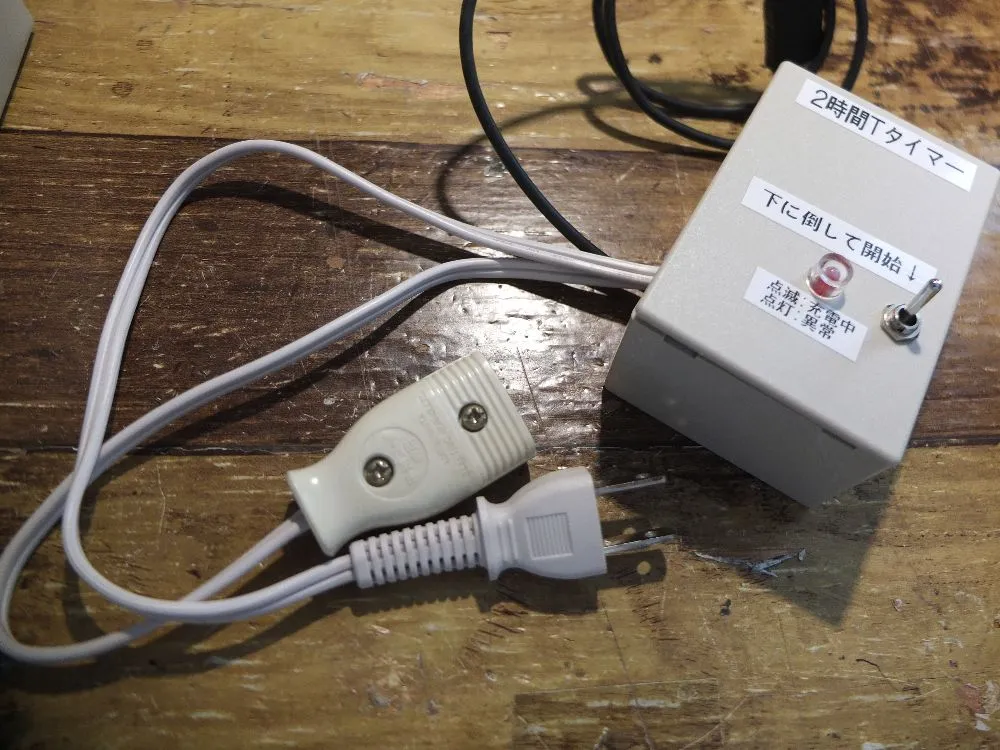

出来た。テスト中なのでコンセントではなく平型コードコネクタを付けています。
