スズキセピアZZというバイクのオーナーさんにハザード機能付きウインカーリレーを作って差し上げました。ところが使用バルブによって、動作がおかしくなるということが分かりました。前後どちらかに白熱電球があれば正常ですが、前後ともLEDにすると消灯のタイミングにも弱く点灯します。

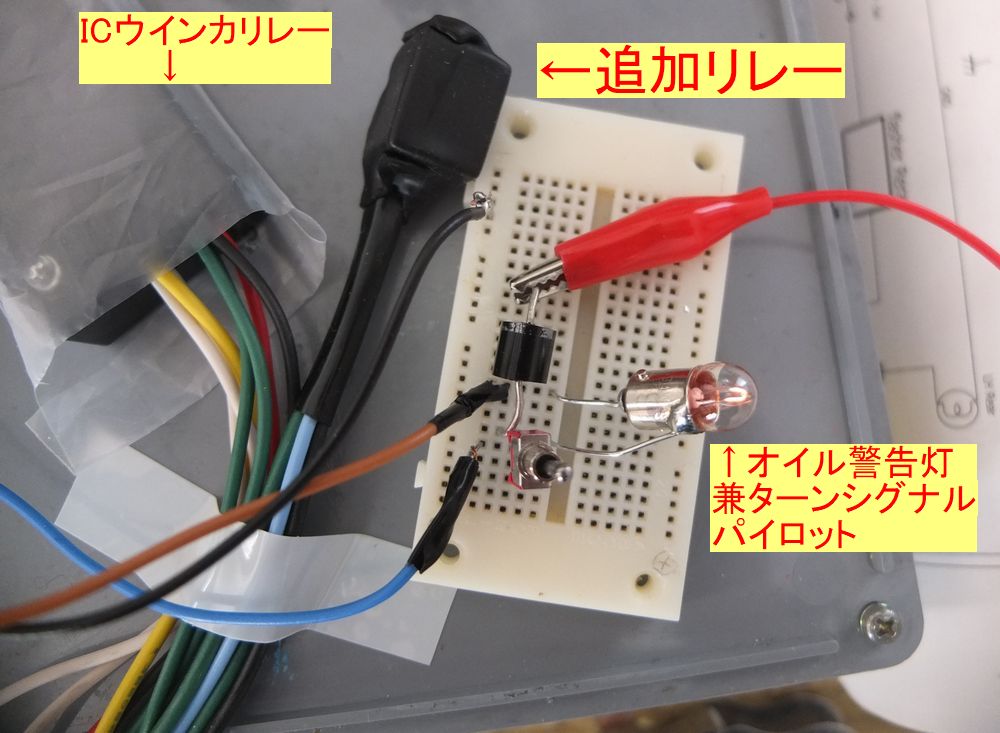

原因はメーター内のウインカー―パイロット球でした。回路を作って実験。

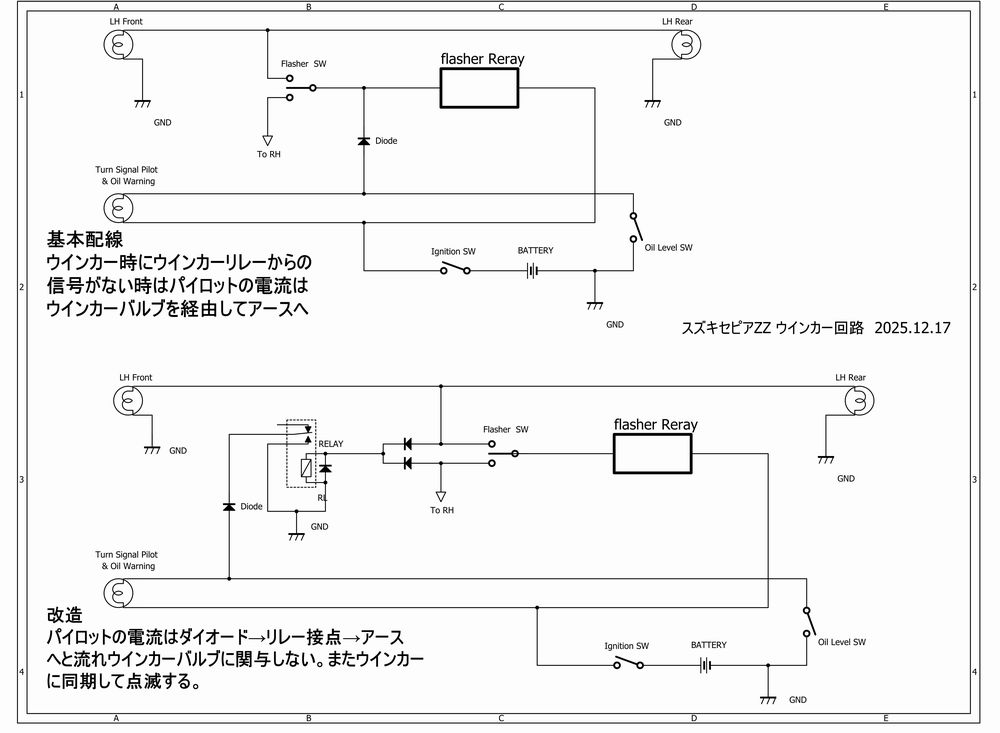

このバイクのウインカー回路です。オイル警告灯と兼用で、ウインカーパイロットとしてはウインカー消灯時に点灯になります。で、下半分のリレーを使った回路に変更しました。

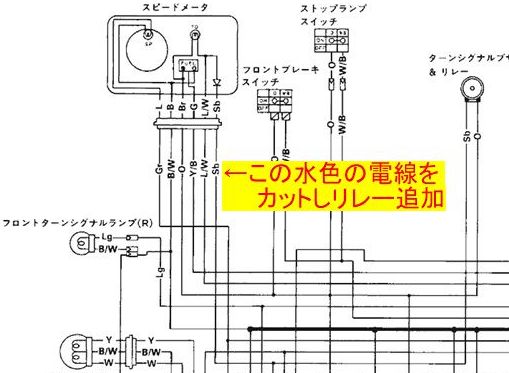

配線図ではこの水色線をカットして、リレーで直にアースに落とすイメージです。点滅もウインカーと同期します。

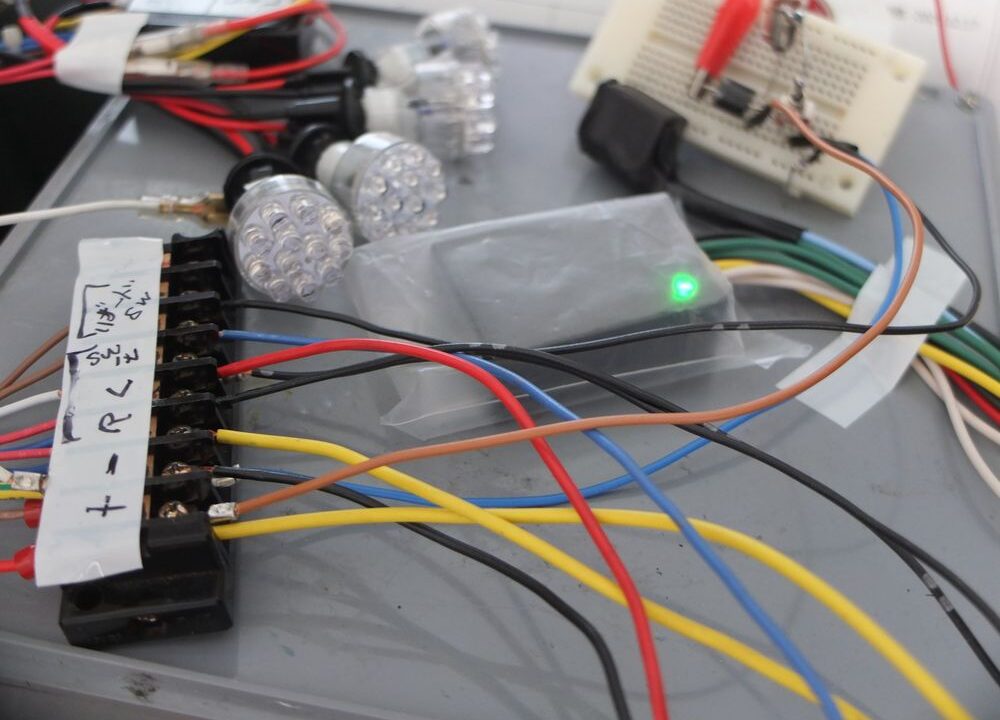

全てLED球。動作がおかしい。
